Coignet

Konstruktionssystem:

Großtafelbauweise

Kraftableitung:

Allwandtragwerk

Lizenzherkunft:

Frankreich

Lizenzgeber:

Edmund Coignet S.A., Paris

Lizenznehmer:

Holzmann-Coignet Fertigbau GmbH, Neu-Isenburg; Bayerische Fertigbau GmbH, Garching; Berliner Fertigbau GmbH, Berlin

Betonwerke:

Neu Isenburg, Garching, Berlin

Ort der Fertigung:

Stationäre Fabrik

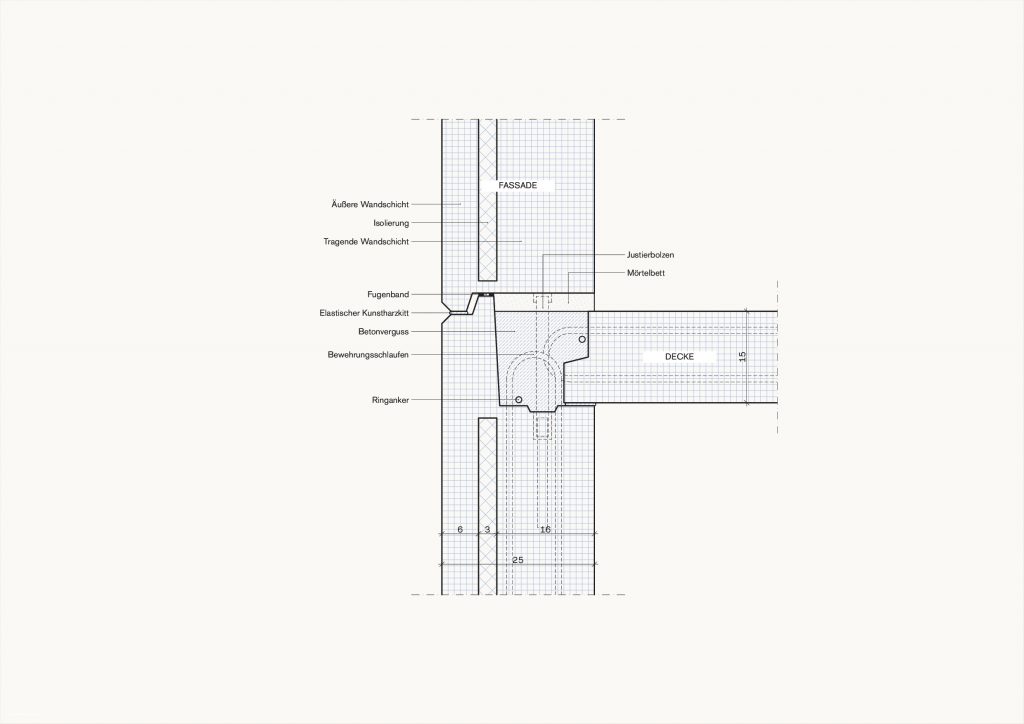

[Abb. 357] „Fügepunkt Außenwand/Decke des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
Das System Camus ist ein System für den Großtafelbau, welches von Edmond Coignet S.A., Paris in Frankreich entwickelt und in der Bundesrepublik von den Lizenznehmern Holzmann-Coignet Fertigbau GmbH, Neu Isenburg; Bayerische Fertigbau GmbH, System Coignet, Garching bei München; Berliner Fertigbau GmbH Coignet, Berlin erworben wurde. Basierend auf dem System wurden im Umkreis von ~150 km von den Betonwerken vor allem mehrgeschossige Reihen-, Punkt- und Hochhäuser vorgefertigt und montiert. Dabei wurden alle Bauteile in einer stationären Fabrik produziert. Zum Stand von 1969 hatten die Firmen Holzmann-Coignet Fertigbau GmbH ~5200 fertiggestellte Wohneinheiten und eine jährliche Kapazität von ~1100; die Bayerische Fertigbau GmbH hatte ~1450 fertiggestellte Wohneinheiten und eine jährliche Kapazität von ~700; die Berliner Fertigbau GmbH hatte eine jährliche Kapazität von ~1000 Wohneinheiten. Rentabel war das System ab ~24 Wohneinheiten bei einem vorhandenen Typengrundriss, sonst ab ~100 Wohneinheiten pro Bauvorhaben. Bei Gebäuden des Systems Coignet erfolgt die Kraftabtragung über die Quer- und Längswände, wobei die Fassade tragend ist. Die tragenden Wände sind 14 u. 18 cm dick und aus B 300 Beton gefertigt. Die nichttragenden Wände sind 6 cm dick und aus B 300 Beton gefertigt. Wohnungstrennwände sind 18 cm dick und aus B 300 Beton gefertigt.

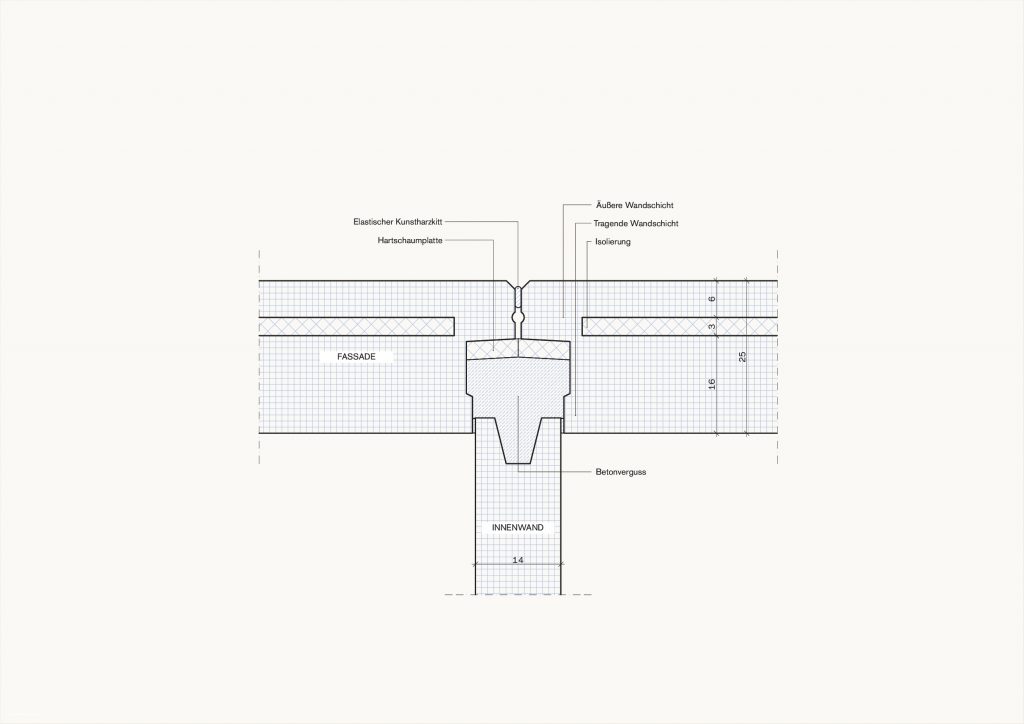

[Abb. 191] „Fügepunkt Außenwand/Innenwand des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 191] „Fügepunkt Außenwand/Innenwand des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

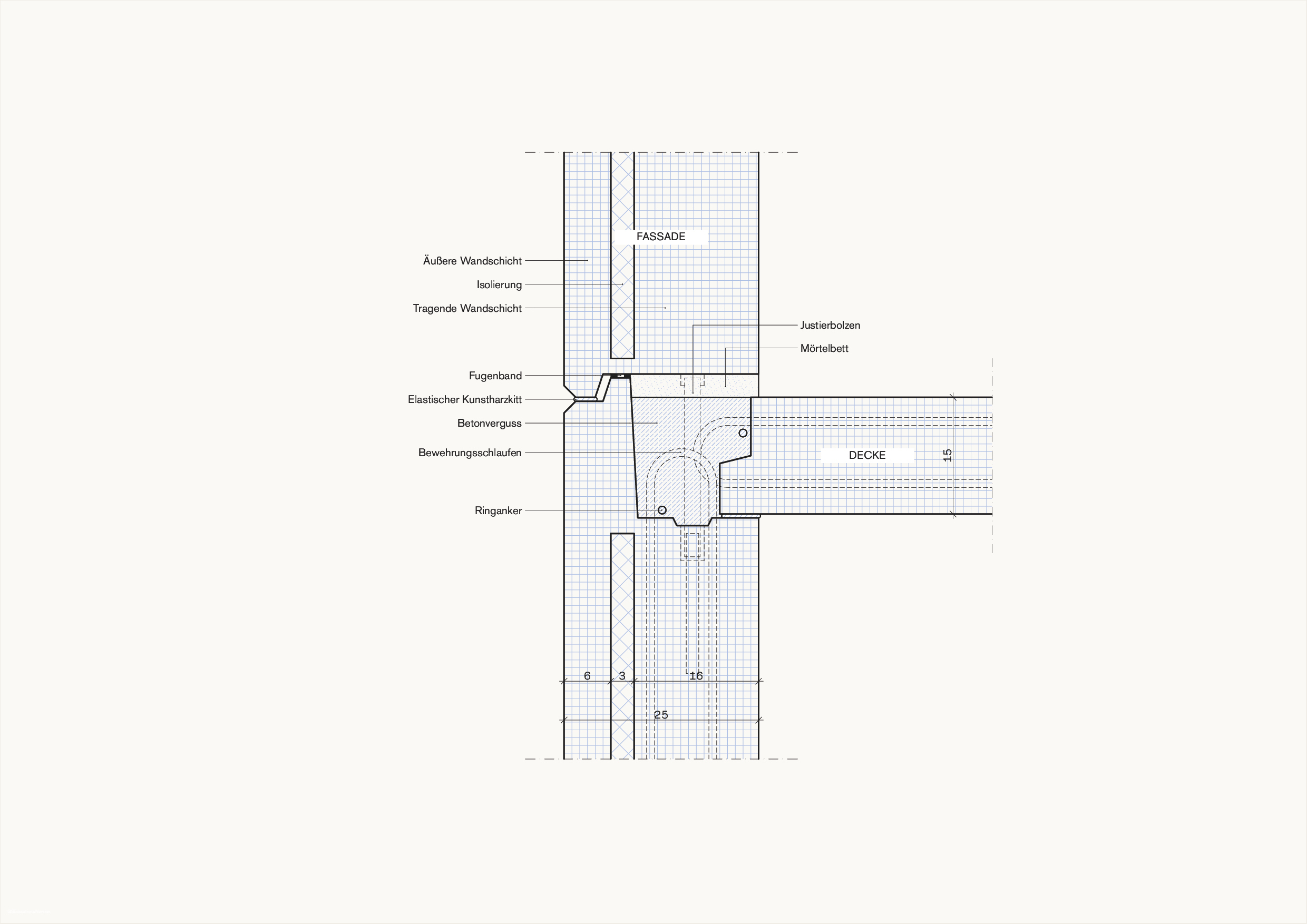

[Abb. 357] „Fügepunkt Außenwand/Decke des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 357] „Fügepunkt Außenwand/Decke des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

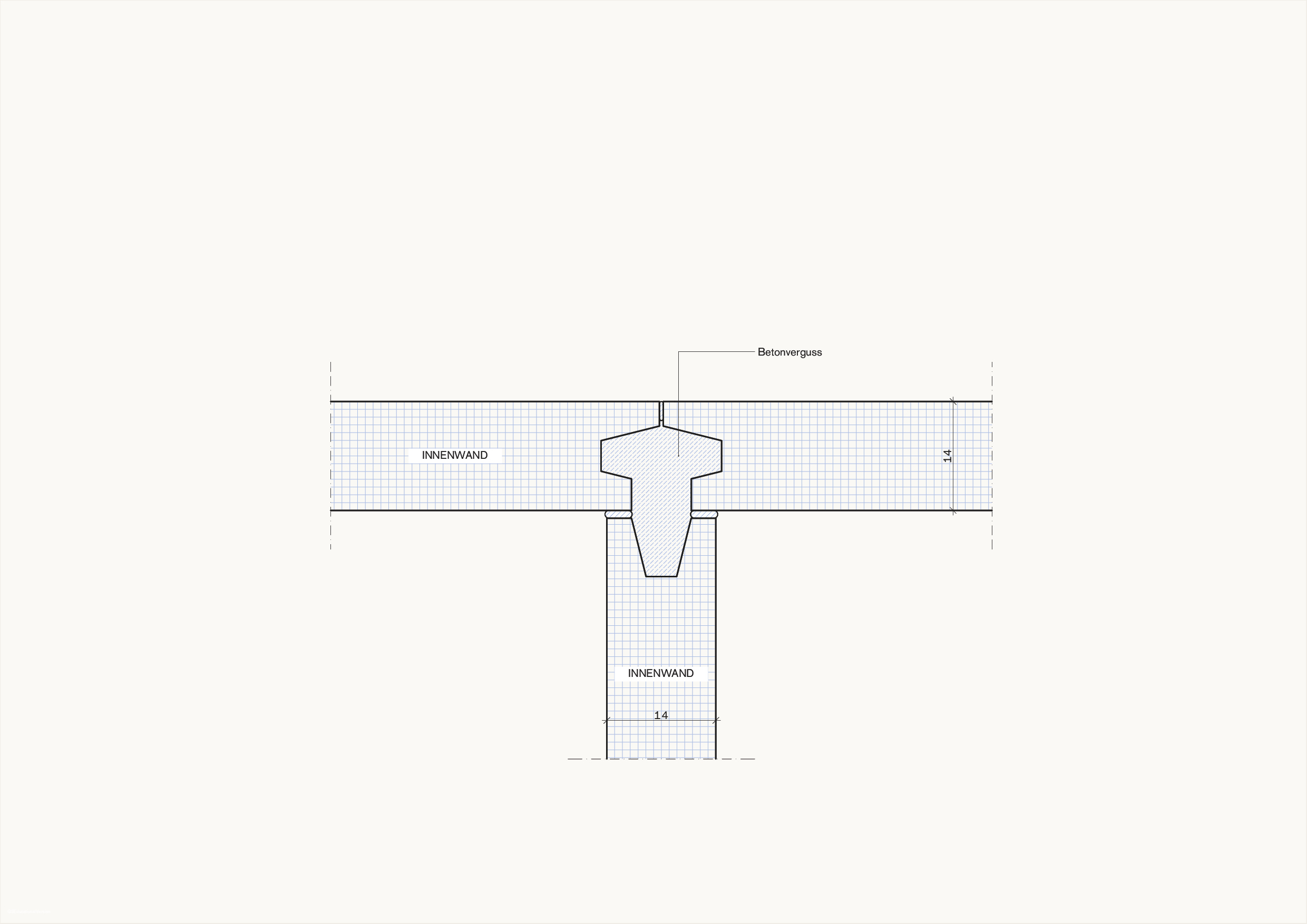

[Abb. 192] „Fügepunkt Innenwand/Innenwanddes System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 192] „Fügepunkt Innenwand/Innenwanddes System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

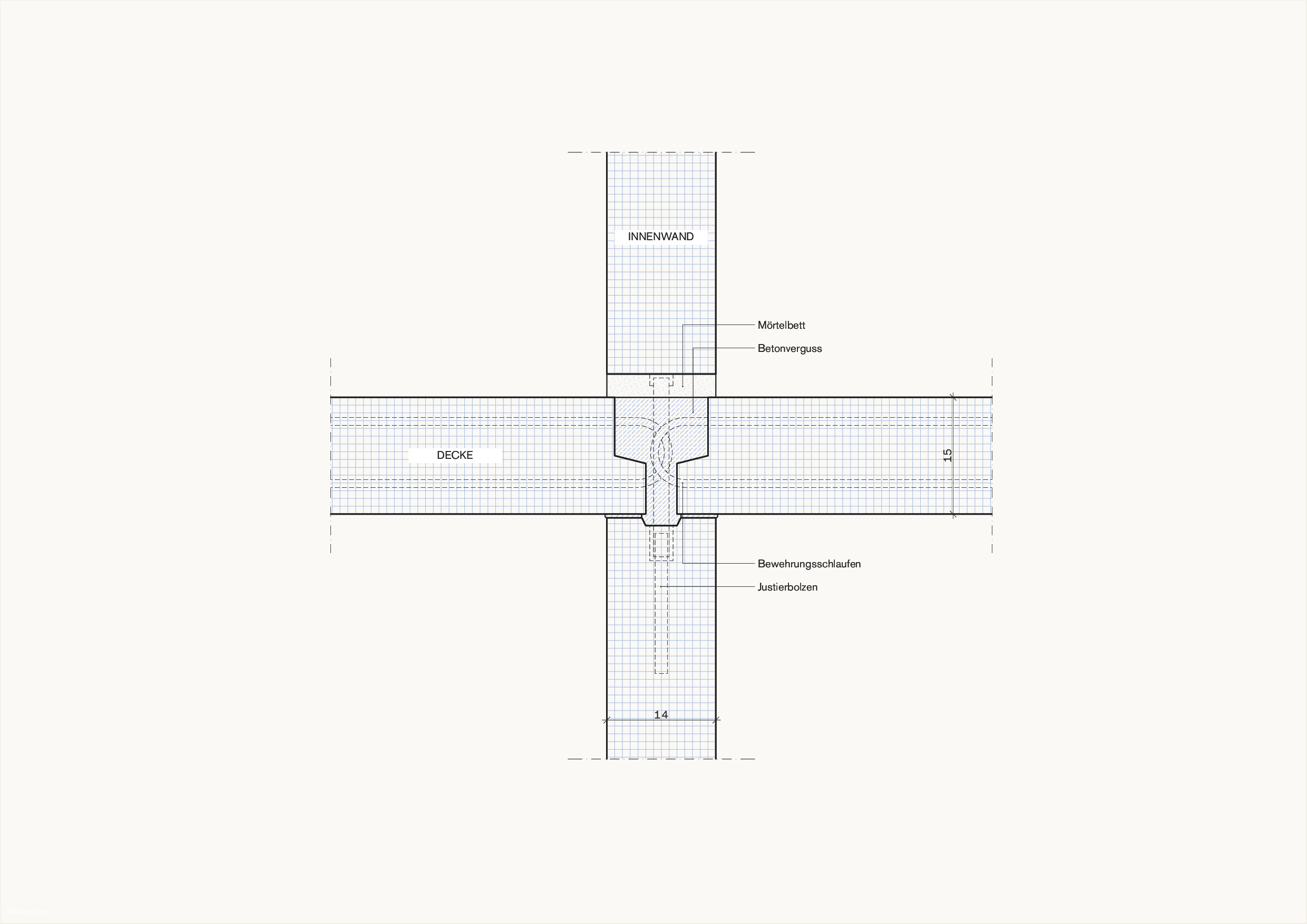

[Abb. 355] „Fügepunkt Innenwand/Decke des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 355] „Fügepunkt Innenwand/Decke des System Coignet“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

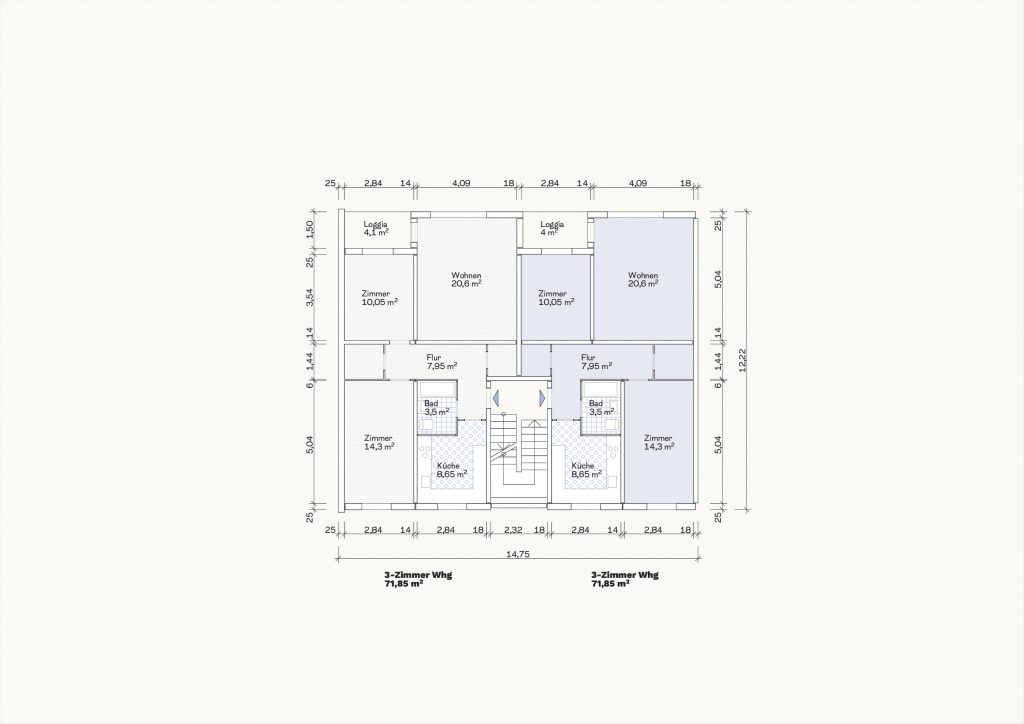

[Abb. 194] „Grundriss Zweispänner I des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 194] „Grundriss Zweispänner I des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 195] „Grundriss Zweispänner II des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 195] „Grundriss Zweispänner II des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

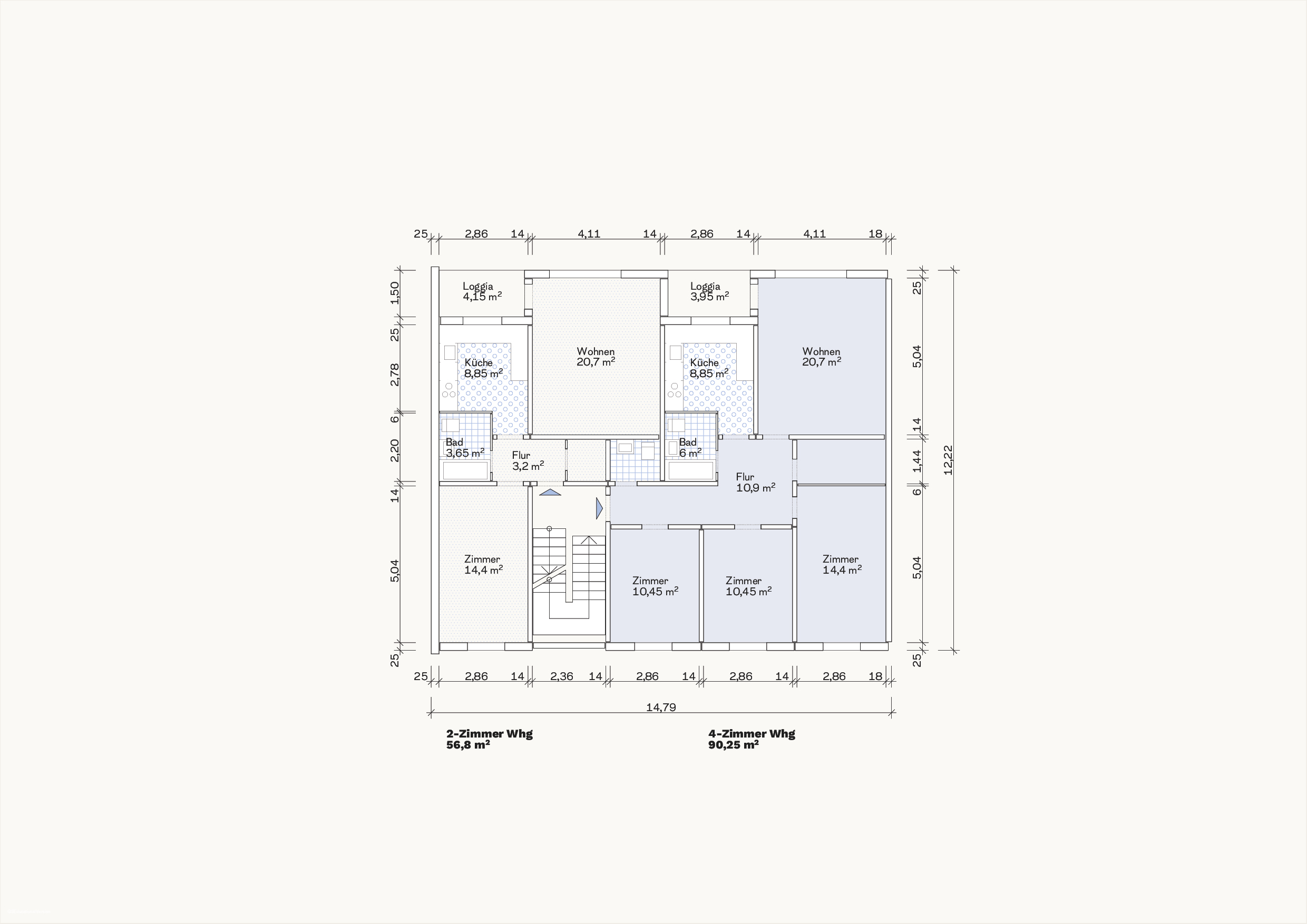

[Abb. 196] „Grundriss Zweispänner III des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 196] „Grundriss Zweispänner III des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

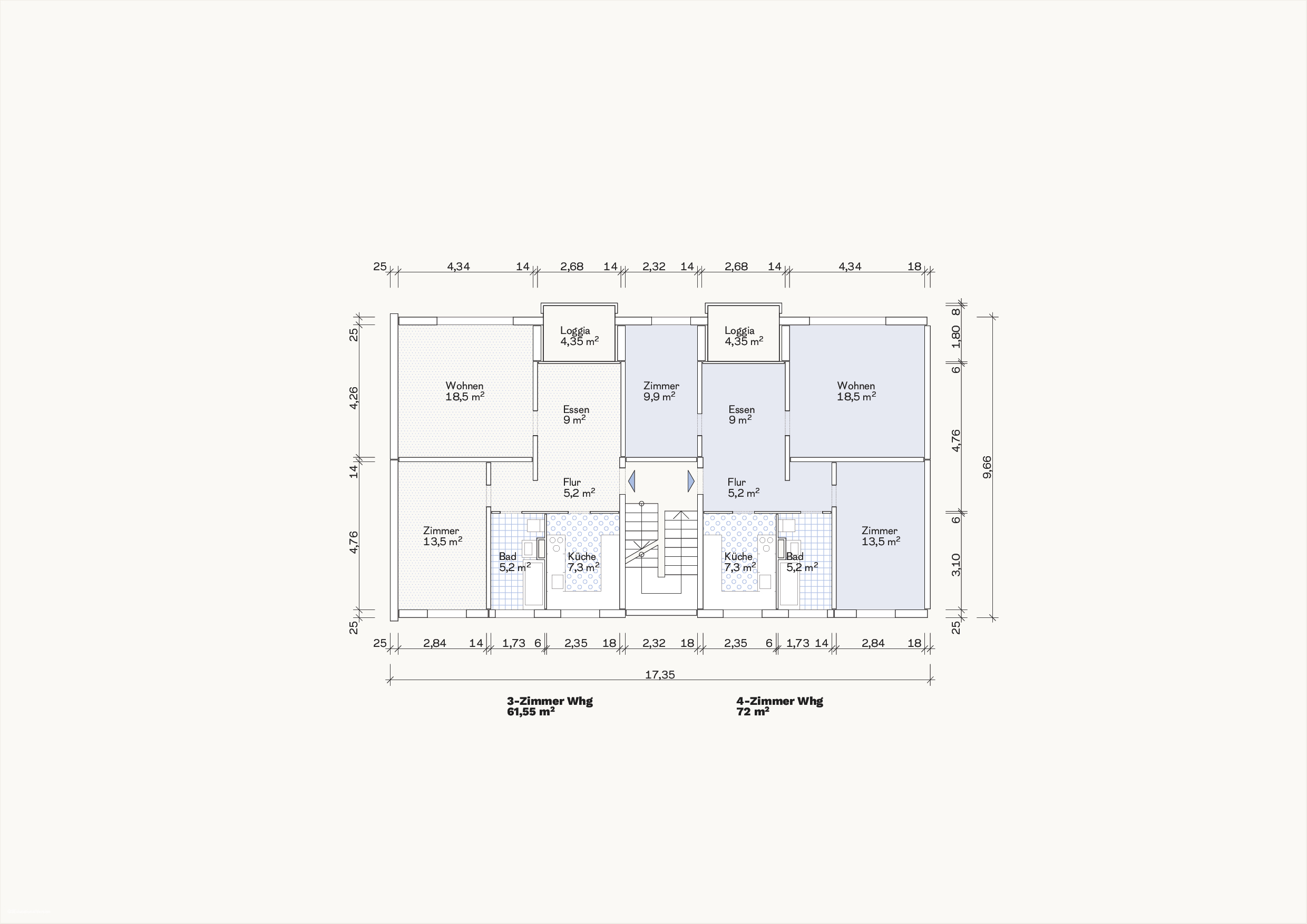

[Abb. 197] „Grundriss Zweispänner IV des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 197] „Grundriss Zweispänner IV des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

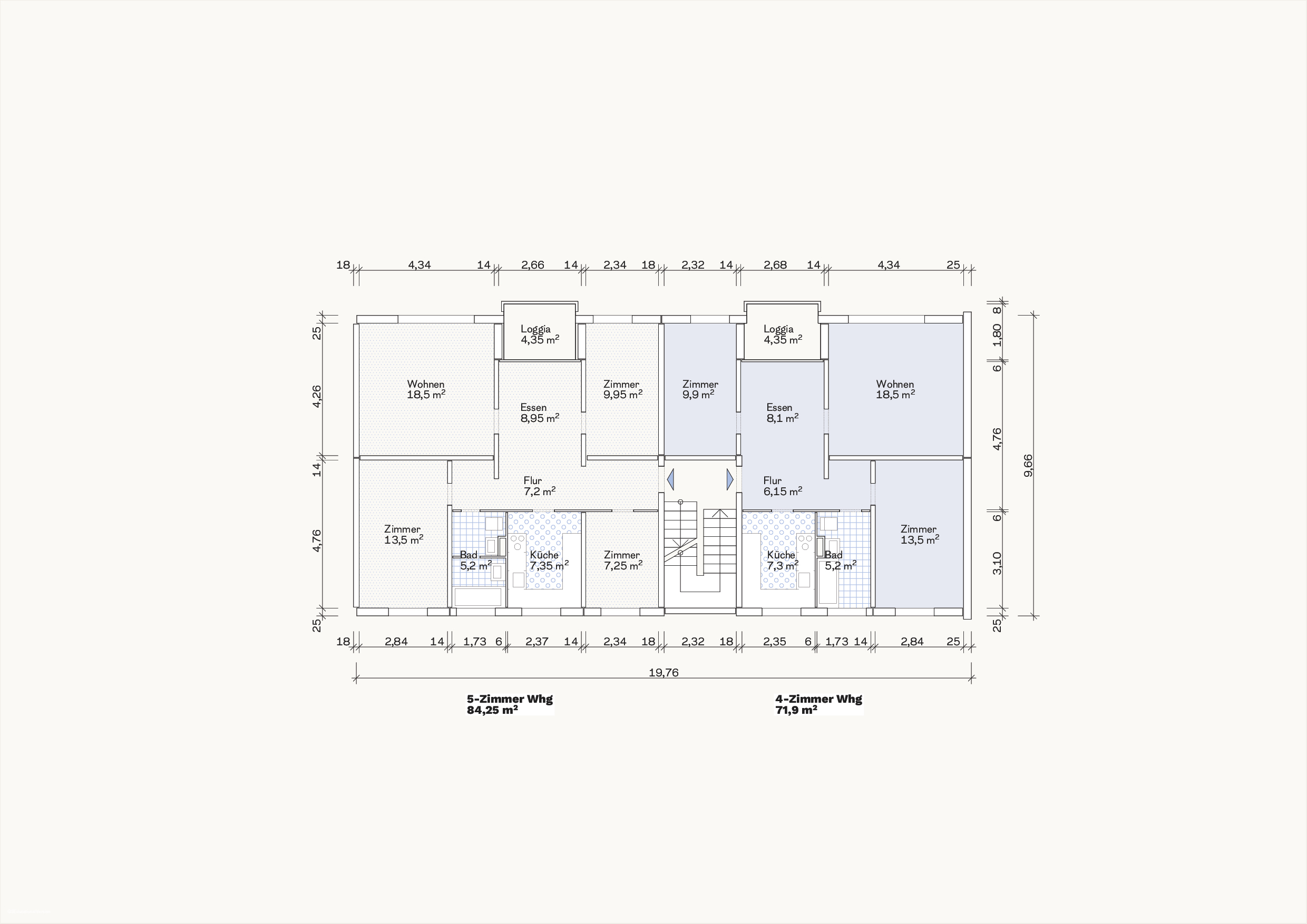

[Abb. 198] „Grundriss Zweispänner V des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 198] „Grundriss Zweispänner V des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 193] „Grundriss Laubengangtyp des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 193] „Grundriss Laubengangtyp des System Coignet“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 126] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 126] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 127] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 127] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 4] „Holzmann - Coignet (Beton)“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 4] „Holzmann - Coignet (Beton)“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 129] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 129] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 130] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 130] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

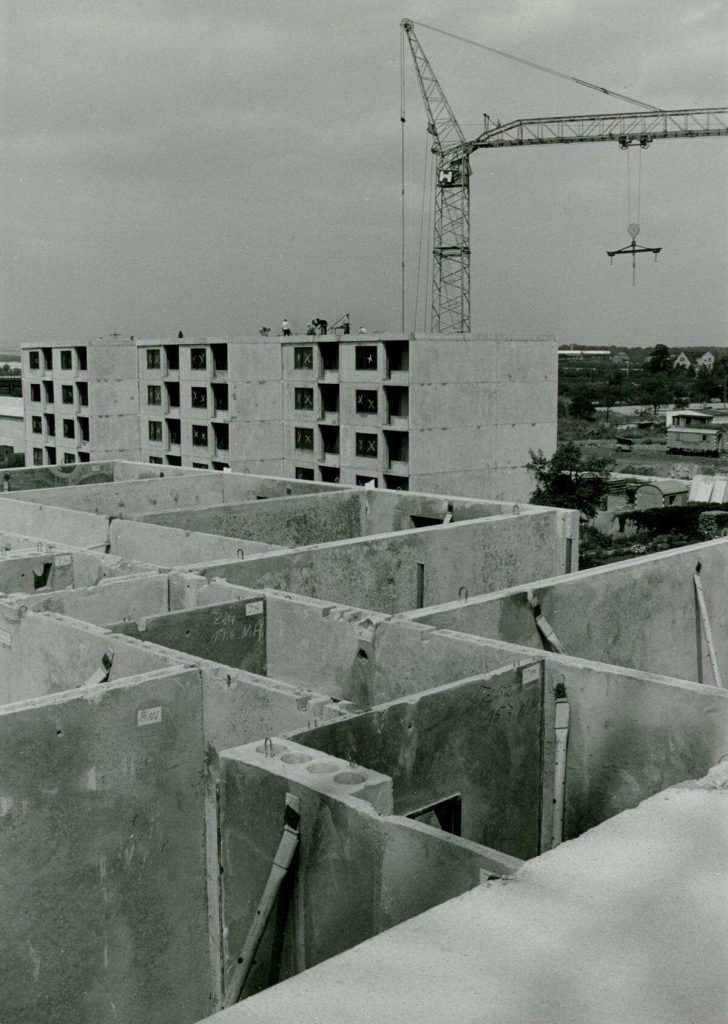

[Abb. 131] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 131] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 132] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 132] „Holzmann - Coignet (Beton), 1962“ von Prager, Georg (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

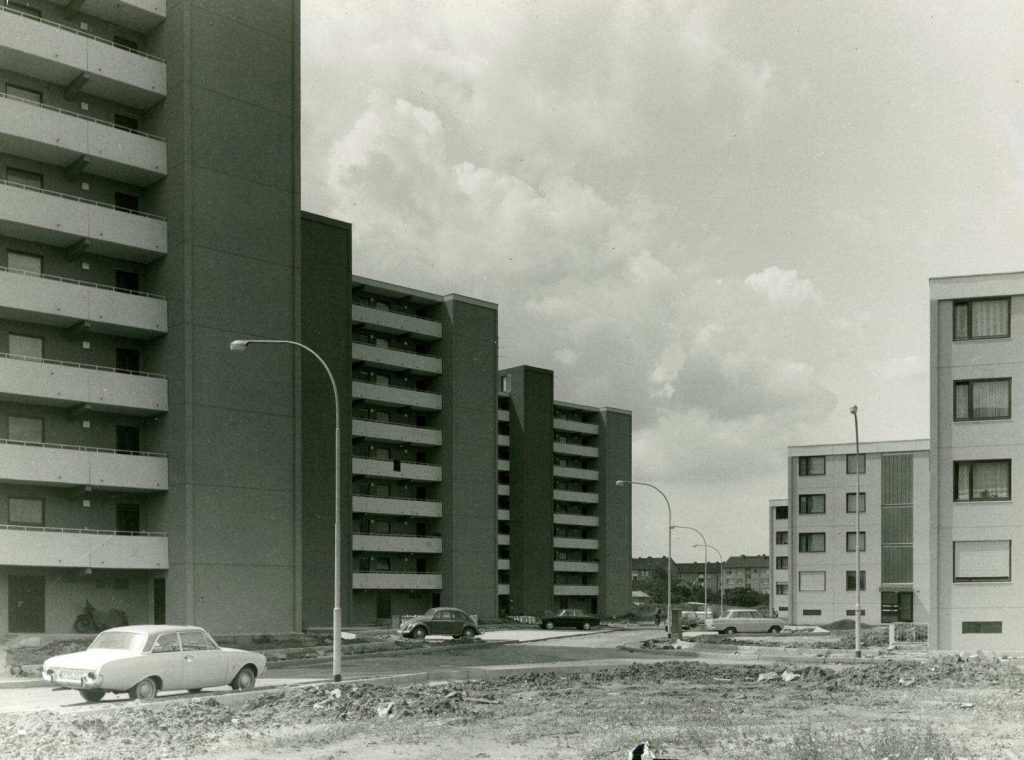

[Abb. 133] „Holzmann - Coignet Broschüre, 1965“ von Prager, Georg (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 133] „Holzmann - Coignet Broschüre, 1965“ von Prager, Georg (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 134] „Holzmann - Coignet Broschüre, 1965“ von Prager, Georg (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 134] „Holzmann - Coignet Broschüre, 1965“ von Prager, Georg (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

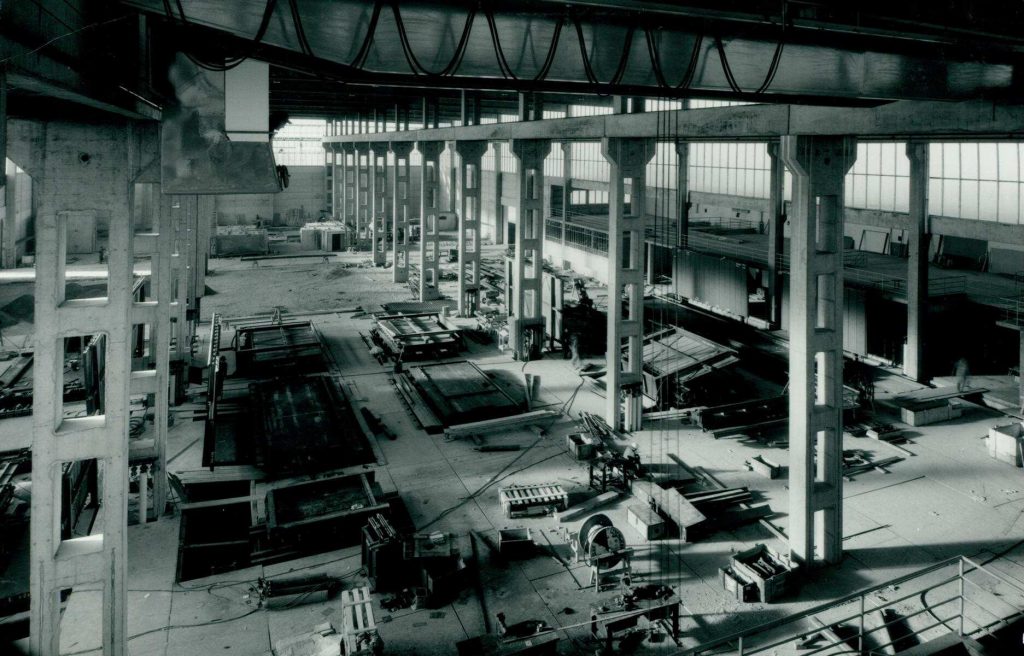

[Abb. 135] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 135] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 136] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 136] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 137] „Fertigteilwerk Coignet, 1964“ von Foto-Sessner (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 137] „Fertigteilwerk Coignet, 1964“ von Foto-Sessner (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 138] „Fertigteilwerk Coignet, 1964“ von Foto-Sessner (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 138] „Fertigteilwerk Coignet, 1964“ von Foto-Sessner (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 139] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 139] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

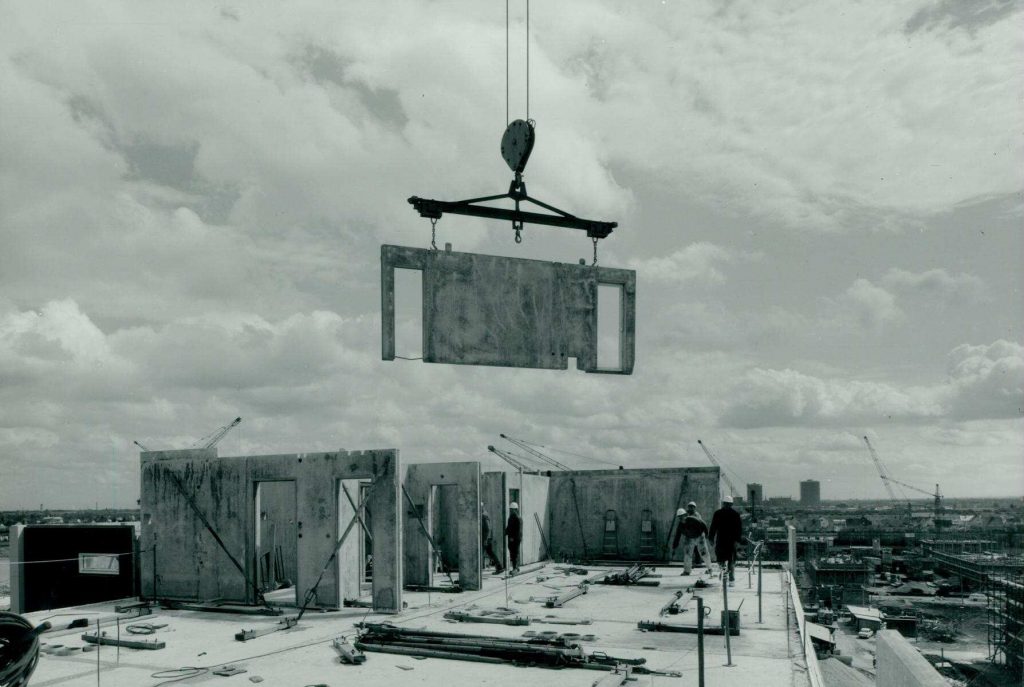

[Abb. 140] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 140] „Fertigteilwerk Coignet, 1964“ von Kellner, Erwin (1964) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 141] „Holzmann - Coignet (Beton), 1962“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 141] „Holzmann - Coignet (Beton), 1962“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 142] „Holzmann - Coignet (Beton), 1962“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 142] „Holzmann - Coignet (Beton), 1962“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

Quellen:

[48] Berndt, Kurt. Die Montagebauarten des Wohnungsbaues in Beton / von Kurt Berndt. Bauverl., 1969.
[50] W. Triebel, G. Achterberg, K. H. Hampe, E. Janik, Rationelles Bauen mit Fertigteilen, 1968.
[51] R. Halász, G. Tantow, Großtafelbauten – Konstruktion und Berechnung, 1966.
[52] R. Autenrieth, Montagebauweisen im mehrgeschossigen Wohnungsbau, 1964.
[53] T. Schmid, C. Testa, Bauen mit System, 1969.
[54] R. Halász, G. Tantow, Ausbildung der Fugen im Großtafelbau, 1964.
[55] T. Koncz, Handbuch der Fertigteil-Bauweise – Band 3, 1970.
[56] Schriftenreihe des Bundesministeriums für Raumordnung, Bauwesen und Städtebau, Versuchs- und Vergleichsbauten und Demonstrativmaßnahmen, Betonfertigteilbauten, 1974.
