Skarne

Konstruktionssystem:

Großtafelbauweise

Kraftableitung:

Allwandtragwerk

Lizenzherkunft:

Schweden

Lizenzgeber:

Skarne System International AB, Stockholm

Lizenznehmer:

Phillipp Holzmann AG, Niederlassung Hannover; Hecht Skarne System Bau GmbH & CO, Konstanz; Skarne System Bau, Bietigheim

Betonwerke:

Hannover, Konstanz, Bietigheim

Ort der Fertigung:

Stationäre Fabrik, Feldfabrik

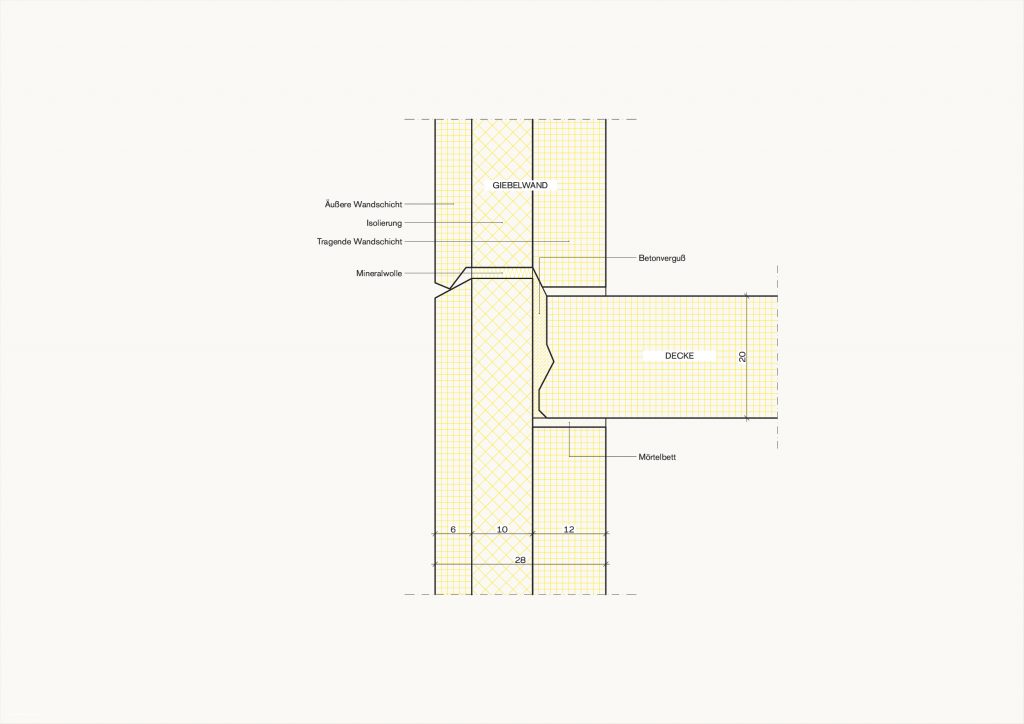

[Abb. 319] „Fügepunkt Außenwand/Decke des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
Das System Skarne ist ein System für den Großtafelbau, welches von Skarne System international AB, Stockholm in Schweden entwickelt und in der Bundesrepublik von den Lizenznehmern Philipp Holzmann AG, Niederlassung Hannover; Hecht Skarne System Bau GmbH & Co., Konstanz; Skarne System Bau GmbH, Bietigheim erworben wurde. Basierend auf dem System wurden im Umkreis von ~100 km von den Betonwerken hauptsächlich mehrgeschossige Wohn-, aber auch Hochhäuser vorgefertigt und montiert. Dabei wurden die Bauteile entweder in einer stationären Fabrik oder in einer Feldfabrik auf der Baustelle produziert. Zum Stand von 1969 hatten die Philipp Holzmann AG, Hannover ~2500 fertiggestellte Wohneinheiten und eine jährliche Kapazität von ~1000; Hecht Skarne System Bau GmbH & Co. hatte ~200 fertiggestellte Wohneinheiten und eine jährliche Kapazität von ~350; Skarne System Bau hatte ~100 fertiggestellte Wohneinheiten und eine jährliche Kapazität von ~500. Rentabel war das System ab ~50 Wohneinheiten bei einem vorhandenen Typengrundriss, sonst ab ~250 Wohneinheiten pro Bauvorhaben. Bei Gebäuden des Systems Skarne erfolgt die Kraftabtragung über die Quer- und Längswände, wobei die Fassade nicht tragend ist. Die tragenden Wände sind 12 – 18 cm dick und aus B 225 oder B 300 Beton gefertigt. Die nichttragenden Wände sind 7 -10 cm dick und aus Leichtbeton gefertigt. Wohnungstrennwände sind 18 cm dick und aus B 225 oder B 300 Beton gefertigt.

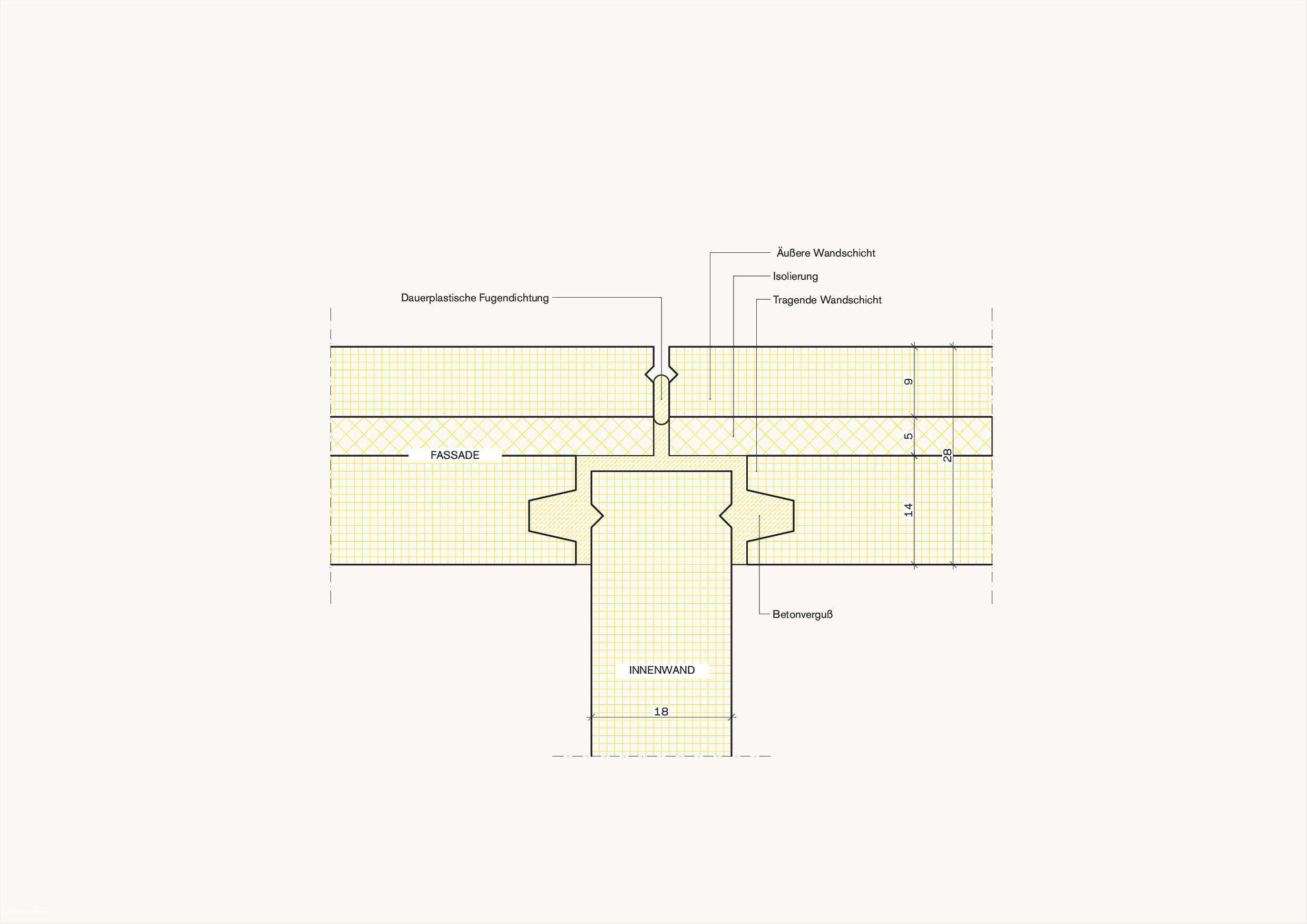

[Abb. 317] „Fügepunkt Außenwand/Innenwand des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 317] „Fügepunkt Außenwand/Innenwand des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 319] „Fügepunkt Außenwand/Decke des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 319] „Fügepunkt Außenwand/Decke des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

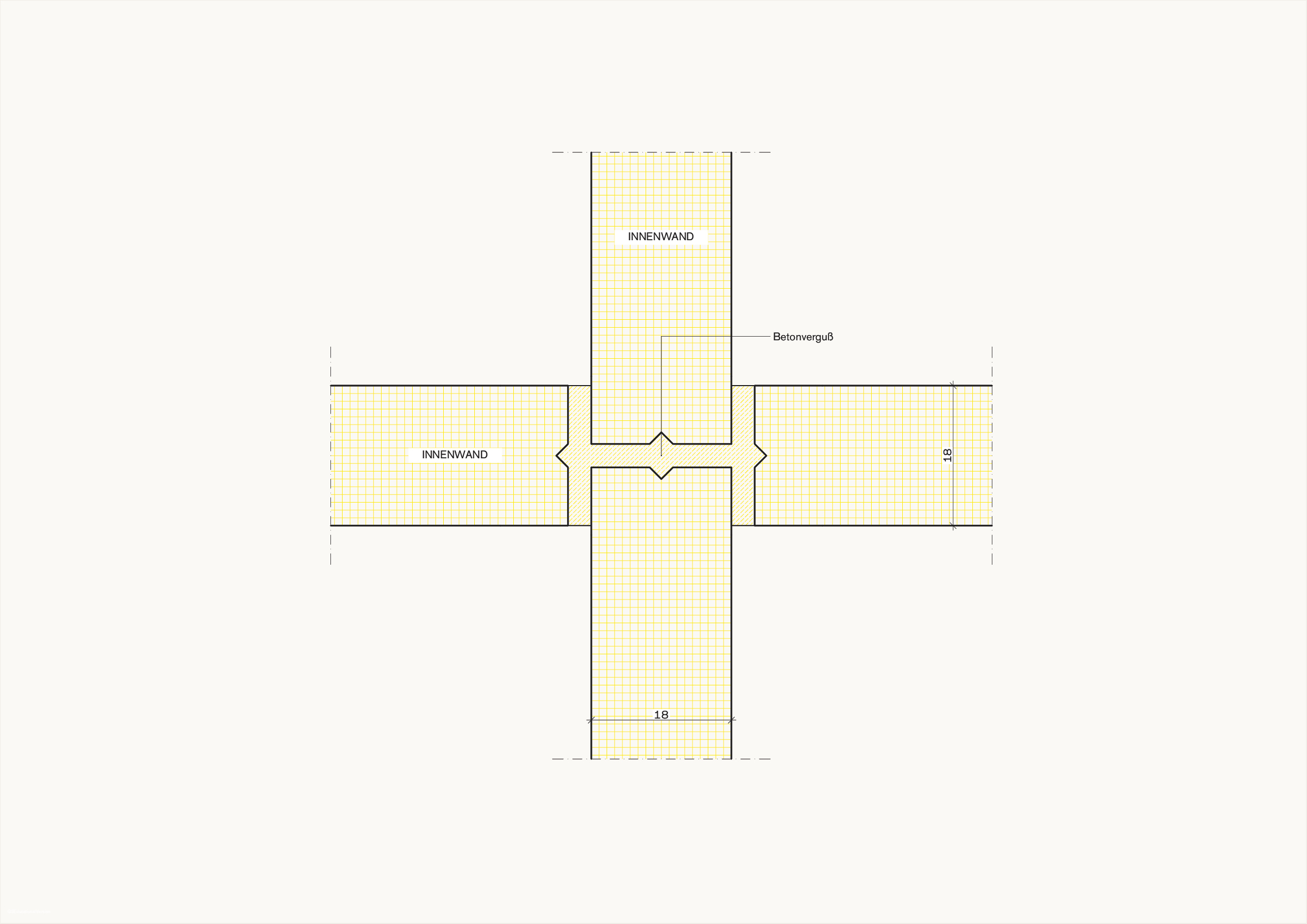

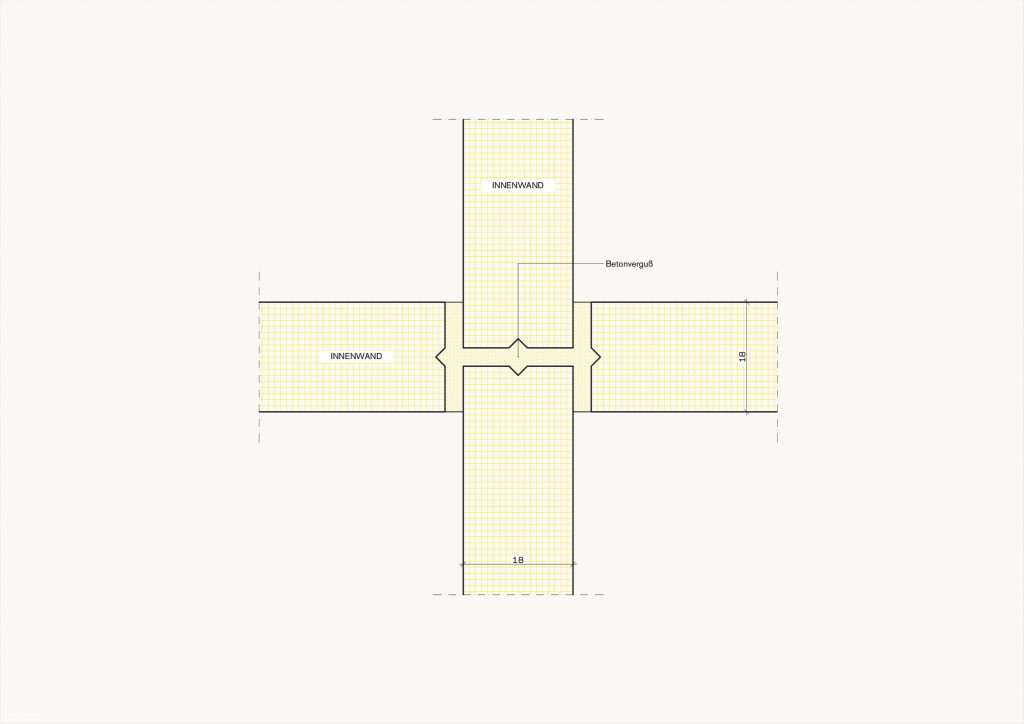

[Abb. 318] „Fügepunkt Innenwand/Innenwand des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 318] „Fügepunkt Innenwand/Innenwand des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

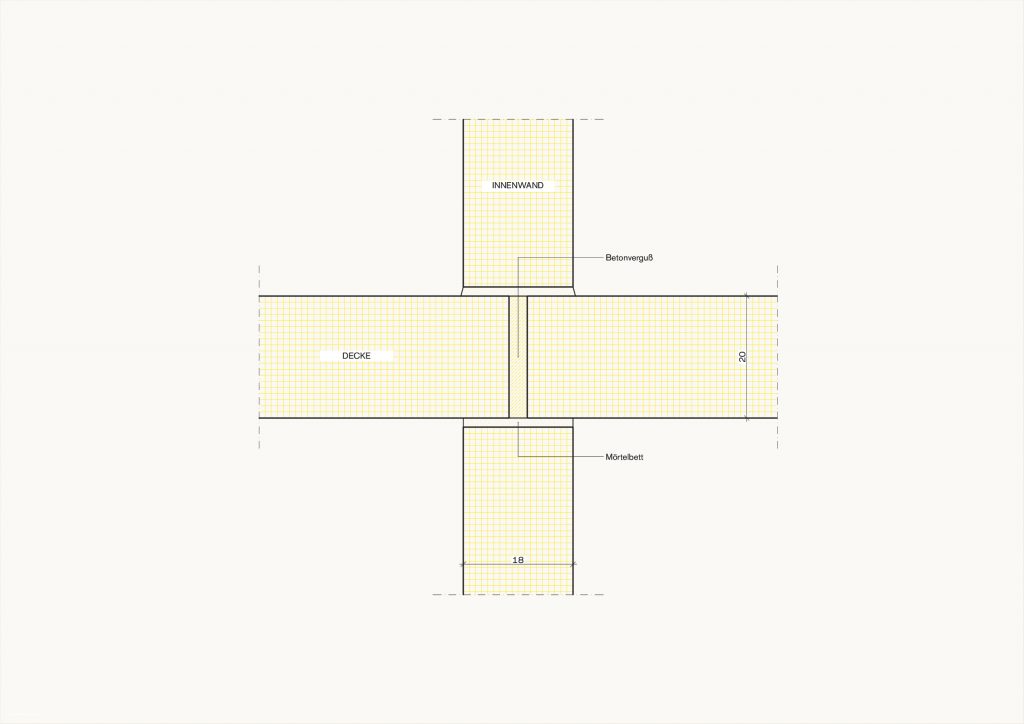

[Abb. 354] „Fügepunkt Innenwand/Decke des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 354] „Fügepunkt Innenwand/Decke des System Skarne“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

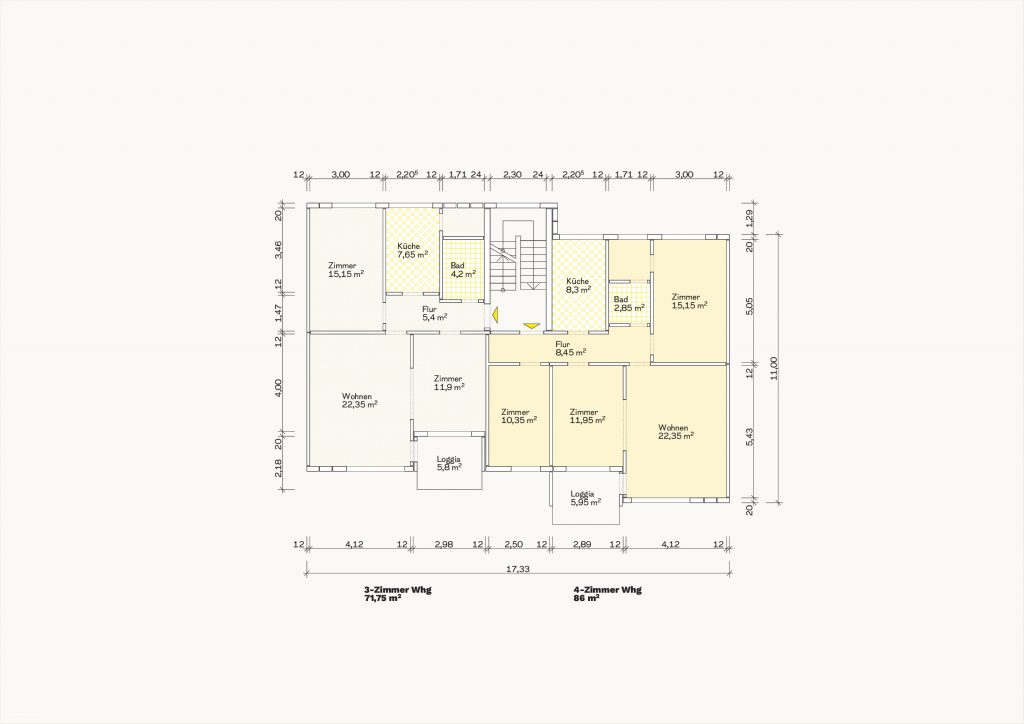

[Abb. 321] „Grundriss Zweispänner Typ Holzmann des System Skarne“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 321] „Grundriss Zweispänner Typ Holzmann des System Skarne“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

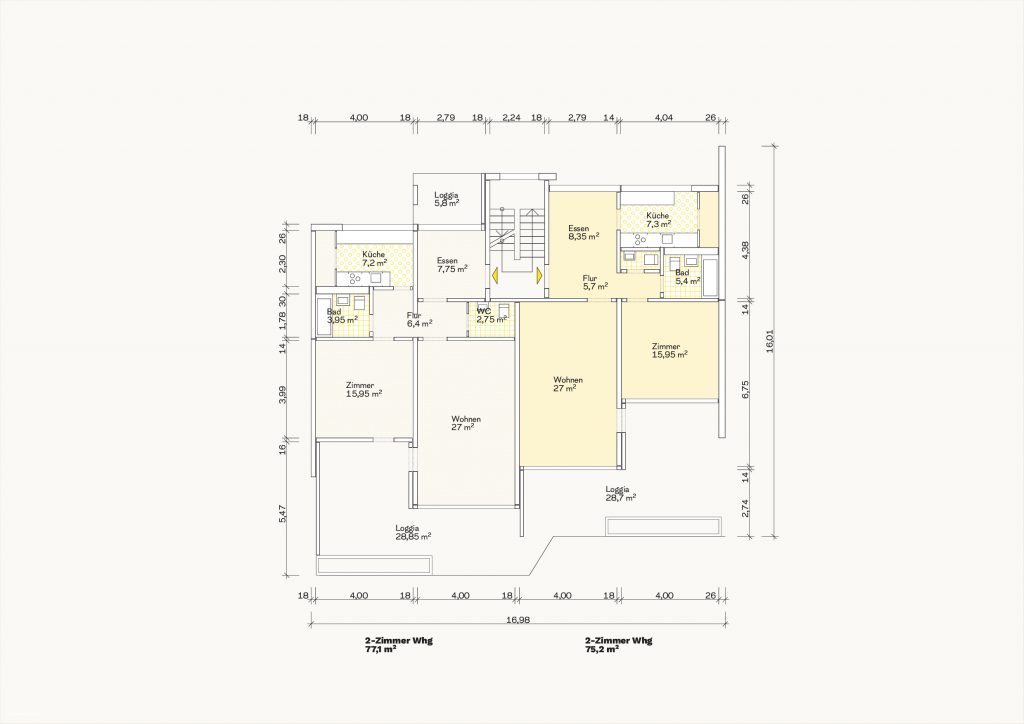

[Abb. 320] „Grundriss Zweispänner des System Skarne“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 320] „Grundriss Zweispänner des System Skarne“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 148] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 148] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 149] „Auf der Horst, Auf der Horst“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 149] „Auf der Horst, Auf der Horst“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 150] „HOSKA Gemeinnützige Wohnungsbaugesellschaft, ohne Datum“ von Photo-Lill (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 150] „HOSKA Gemeinnützige Wohnungsbaugesellschaft, ohne Datum“ von Photo-Lill (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

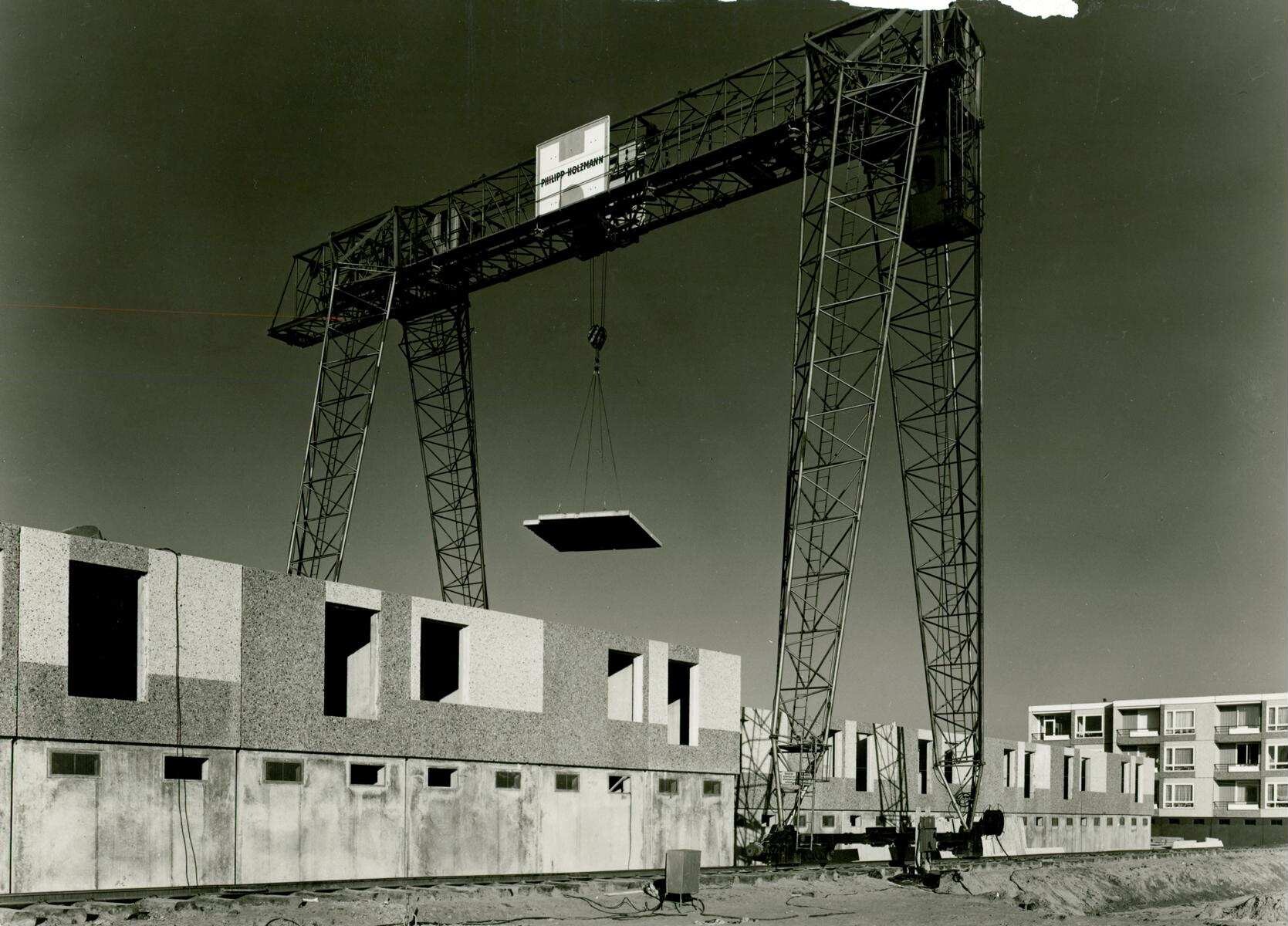

[Abb. 151] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 151] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 152] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 152] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 153] „Hoska Fertigteilwerk, ohne Datum“ von unbekannt (1968) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 153] „Hoska Fertigteilwerk, ohne Datum“ von unbekannt (1968) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

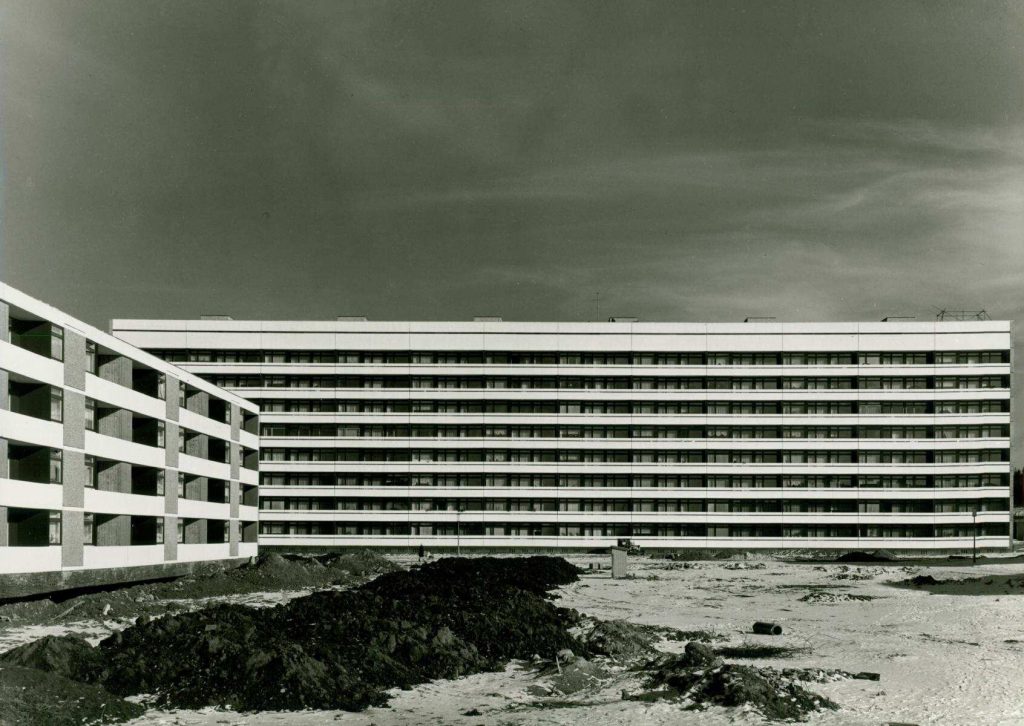

[Abb. 154] „HOSKA Gemeinnützige Wohnungsbaugesellschaft, ohne Datum“ von Photo-Lill (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 154] „HOSKA Gemeinnützige Wohnungsbaugesellschaft, ohne Datum“ von Photo-Lill (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 155] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von Heidersberger, C. (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 155] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von Heidersberger, C. (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0

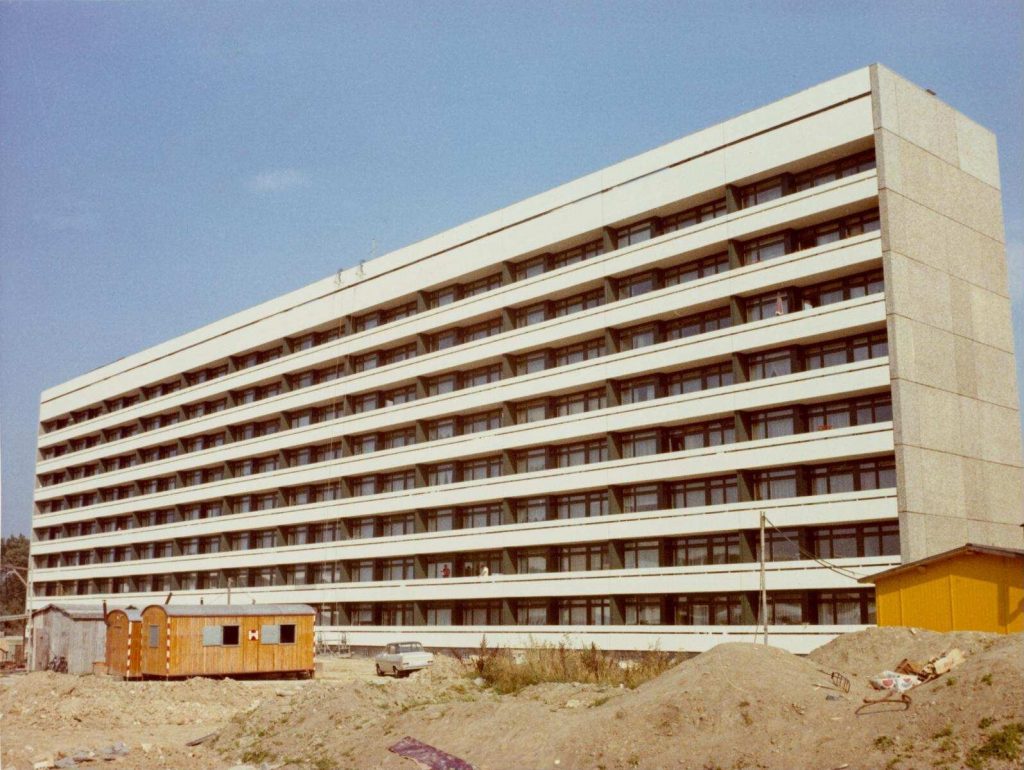

[Abb. 156] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 156] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 157] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 157] „Großtafelbauweise Holzmann, Skarne, ohne Datum“ von unbekannt (1962) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-NC-SA 4.0
[Abb. 158] „Auf der Horst, Saturnring“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 158] „Auf der Horst, Saturnring“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 159] „Auf der Horst, Sperberhorst“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 159] „Auf der Horst, Sperberhorst“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE

Quellen:

[48] Berndt, Kurt. Die Montagebauarten des Wohnungsbaues in Beton / von Kurt Berndt. Bauverl., 1969.
[53] T. Schmid, C. Testa, Bauen mit System, 1969.
[56] Schriftenreihe des Bundesministeriums für Raumordnung, Bauwesen und Städtebau, Versuchs- und Vergleichsbauten und Demonstrativmaßnahmen, Betonfertigteilbauten, 1974.
