Deutsche Barets Bautechnik

Konstruktionssystem:

Großtafelbauweise

Kraftableitung:

Allwandtragwerk, Querwandtragwerk

Lizenzherkunft:

Frankreich

Lizenzgeber:

Waldschmidt KG, Hamburg

Lizenznehmer:

Frima Wayss & Freytag KG; 34 weitere Lizenznehmer

Betonwerke:

n/a

Ort der Fertigung:

Stationäre Fabrik, Feldfabrik
[Abb. 200] „Fügepunkt Außenwand/Decke des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
Das System Deutsche Barets Bautechnik ist ein System für den Großtafelbau, welches ursprünglich in Frankreich entwickelt und später von der Waldschmidt KG in Deutschland weiterentwickelt und in der Bundesrepublik von über 34 Lizenznehmern z.B. der Frima Wayss & Freytag KG erworben wurde. Basierend auf dem System wurden im Umkreis von ~50 km von den Betonwerken von. Einfamilienhäusern bis zu 30 geschossigen Hochhäusern alle Wohntypen vorgefertigt und montiert. Dabei wurden die Bauteile entweder in einer stationären Fabrik oder in einer Feldfabrik auf der Baustelle produziert. Zum Stand von 1966 wurden so ~6300 Wohneinheiten fertiggestellt. Rentabel war das System ab ~100 Wohneinheiten pro Bauvorhaben. Bei Gebäuden des Systems Deutsche Barets Bautechnik erfolgt die Kraftabtragung über die Quer- und Längswände oder nur den Querwänden, wobei die Fassade nicht tragend ist. Die Dicke der tragenden Wände ist abhängig von den statischen Anforderungen und sind aus B 225 oder B 300 Beton gefertigt. Die nichttragenden Wände sind 6 cm dick und aus Stahlbeton gefertigt. Wohnungstrennwände sind 16 u. 18 cm dick und aus Stahlbeton gefertigt.

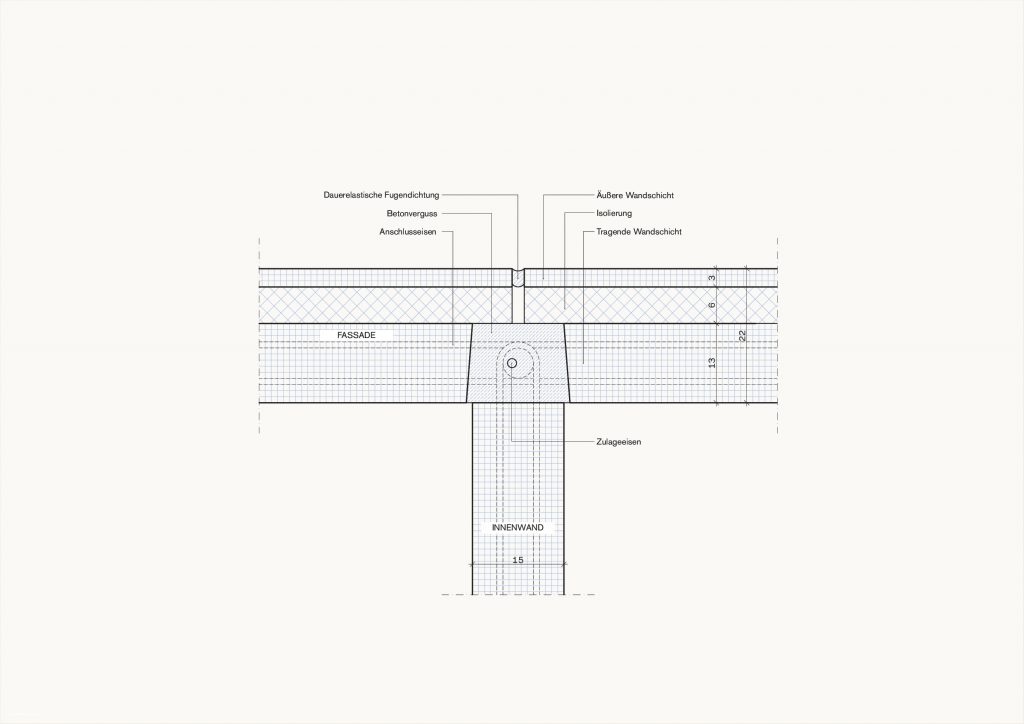

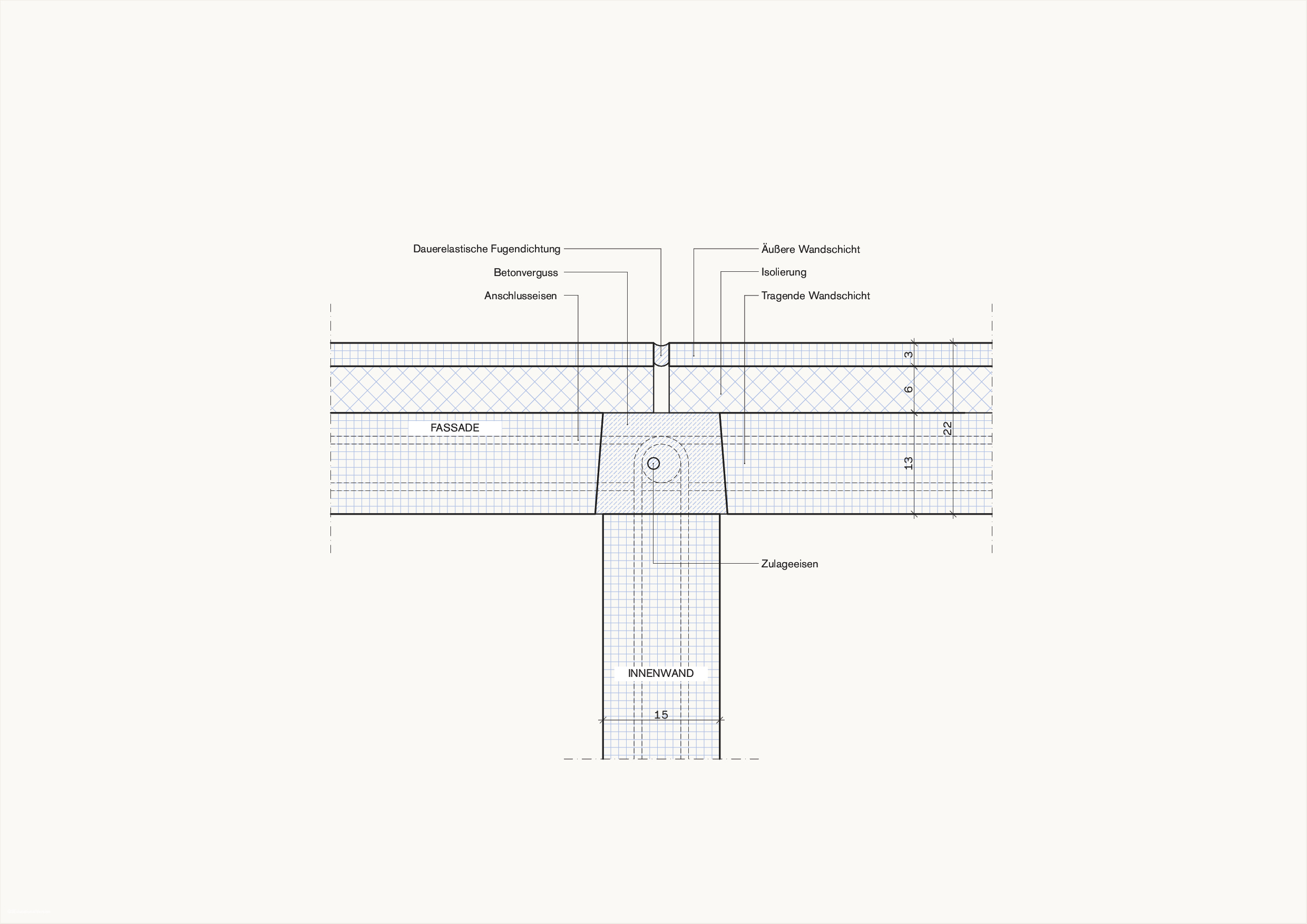

[Abb. 199] „Fügepunkt Außenwand/Innenwand des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 199] „Fügepunkt Außenwand/Innenwand des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

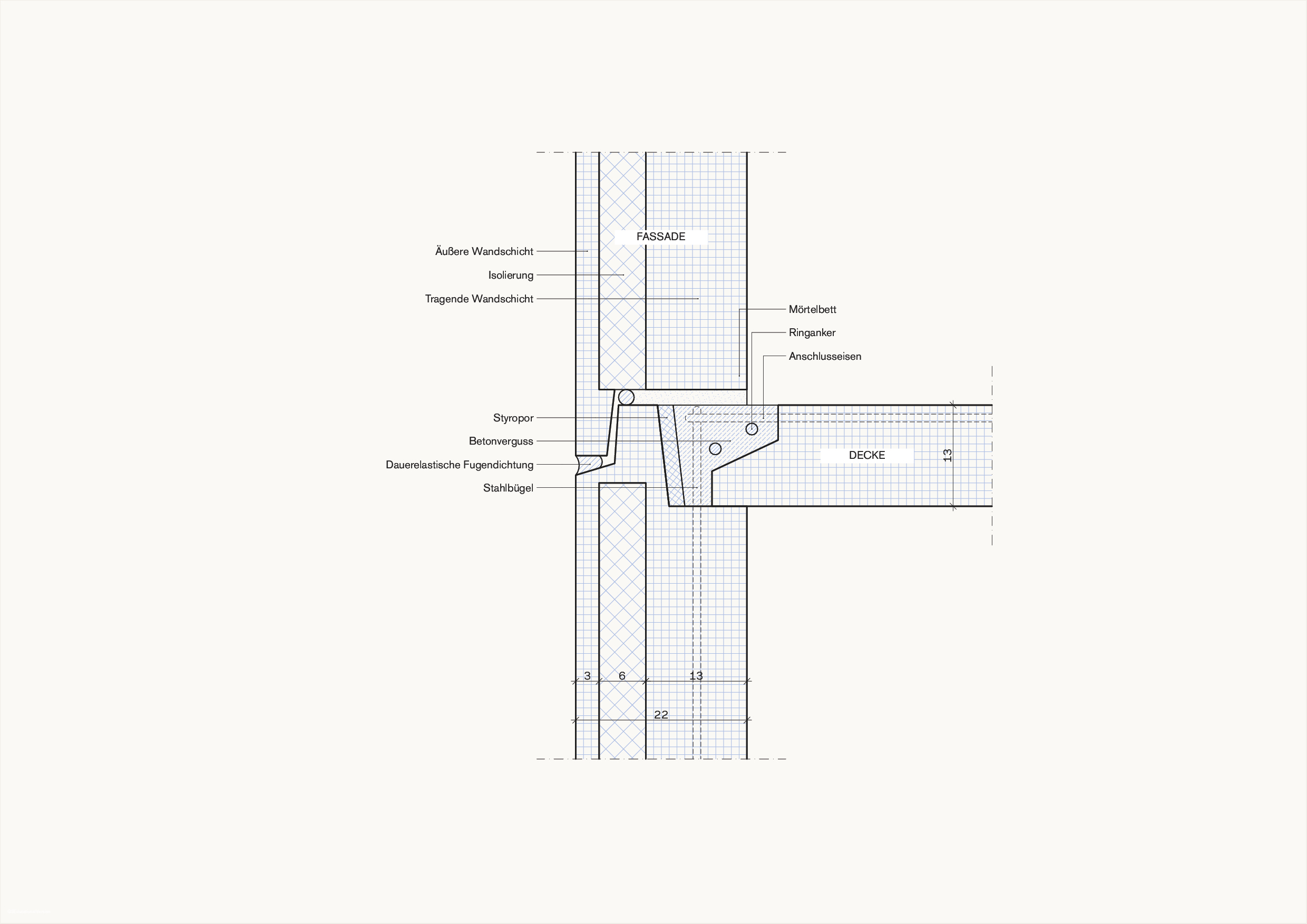

[Abb. 200] „Fügepunkt Außenwand/Decke des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 200] „Fügepunkt Außenwand/Decke des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

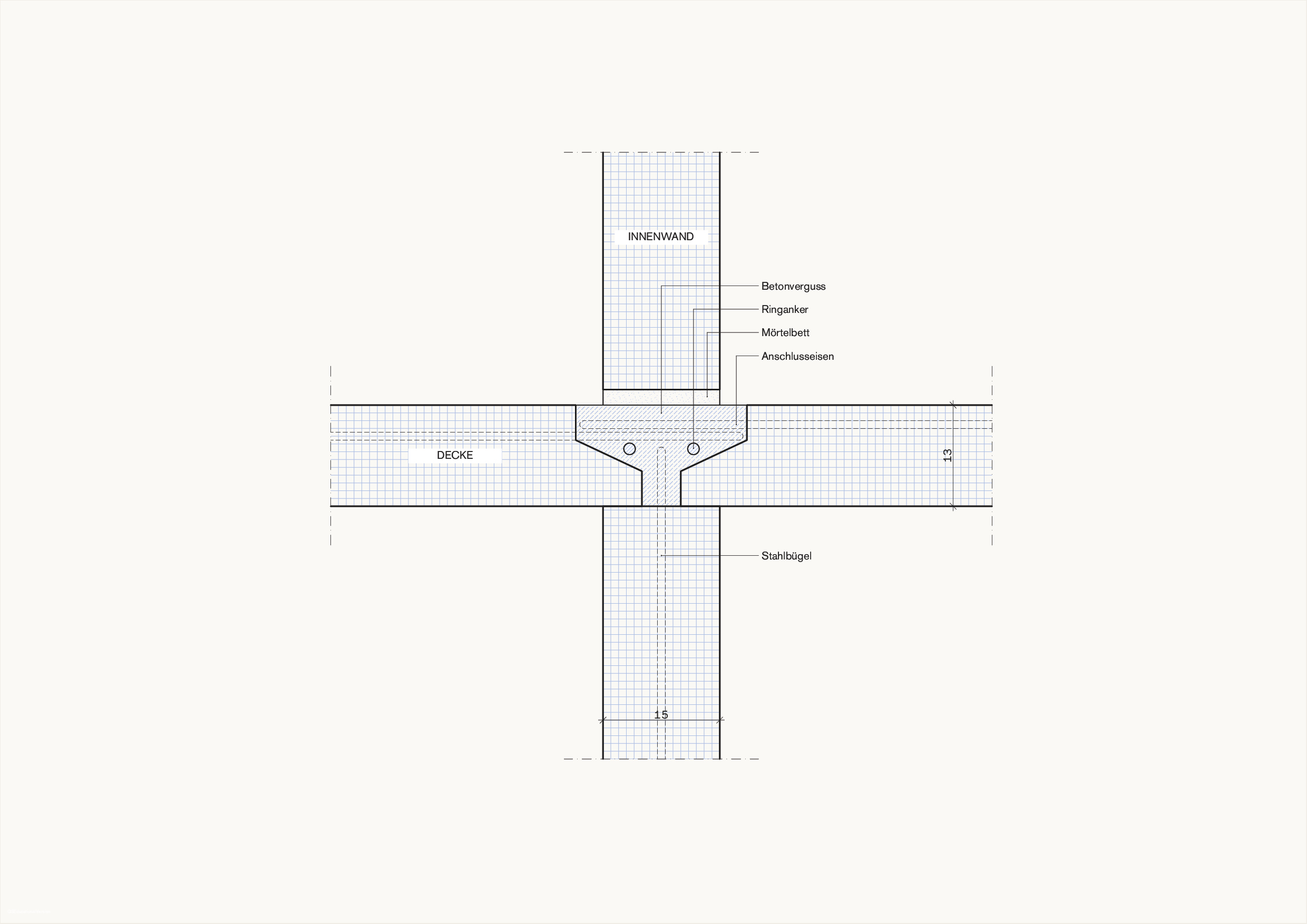

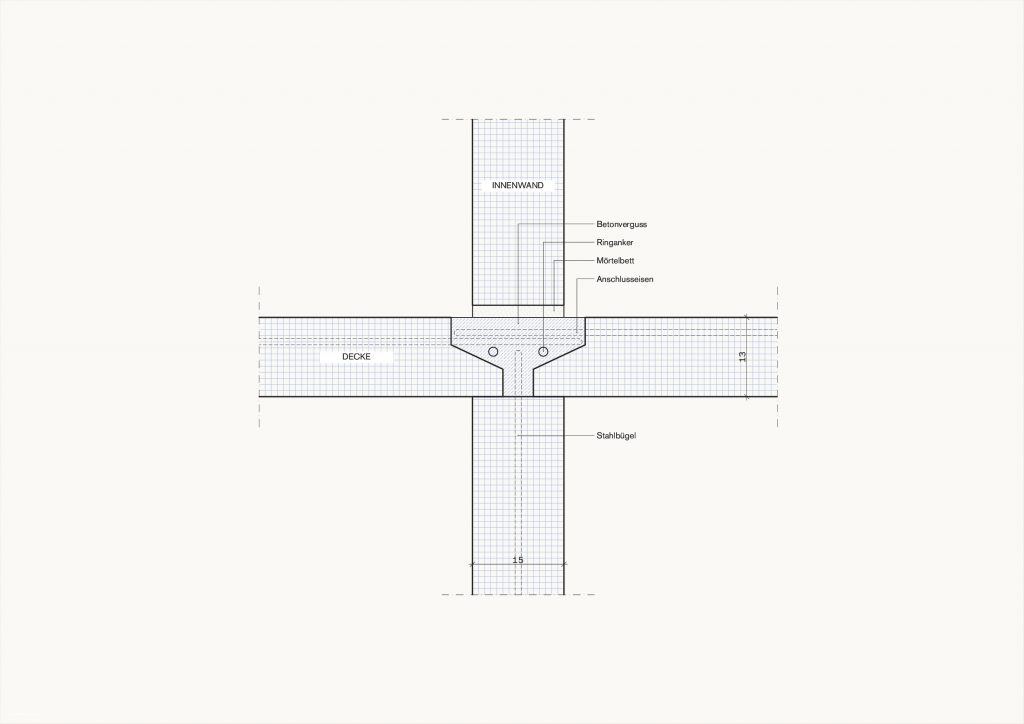

[Abb. 201] „Fügepunkt Innenwand/Decke des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 201] „Fügepunkt Innenwand/Decke des System Deutsche Barets Bautechnik“ von Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

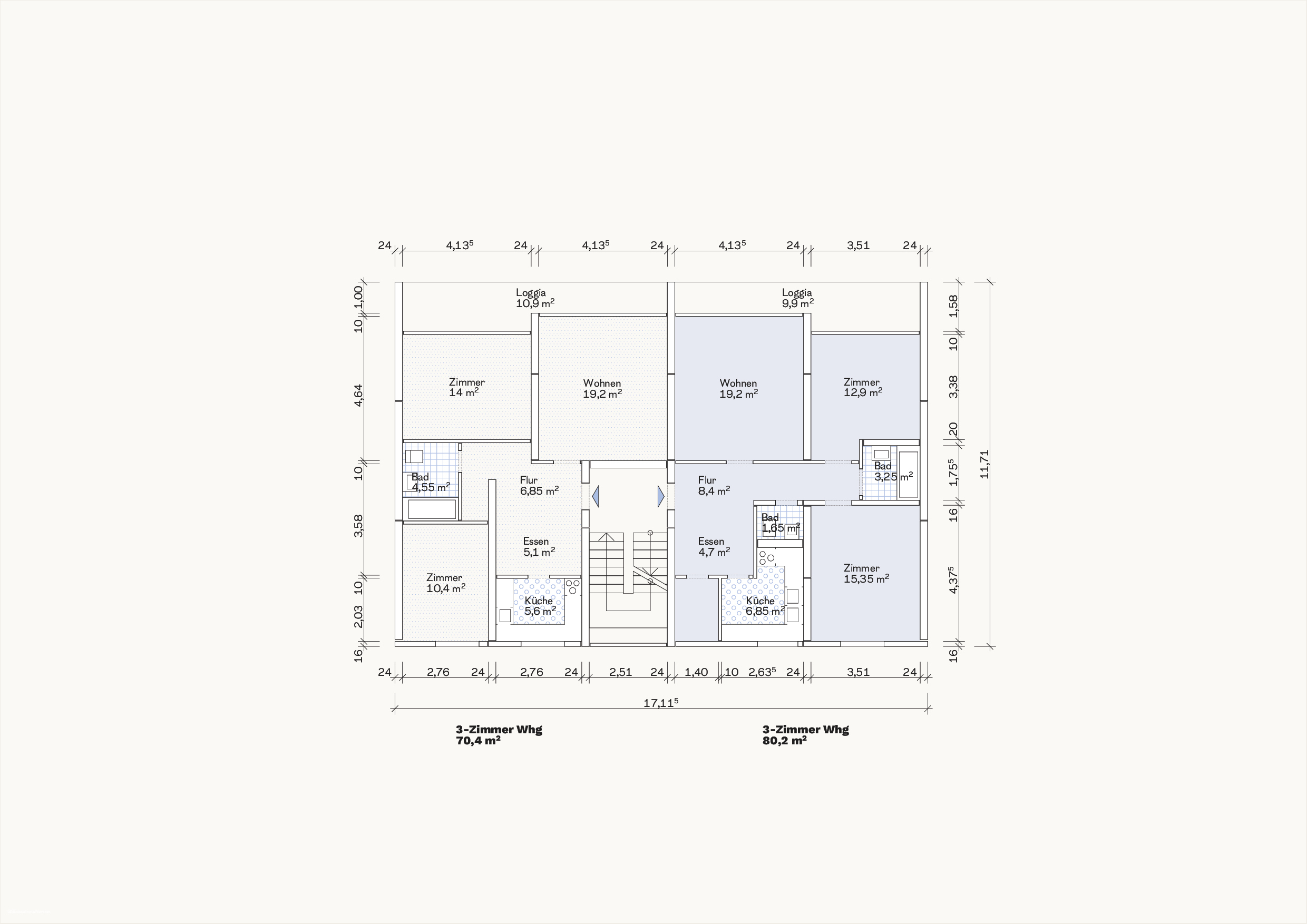

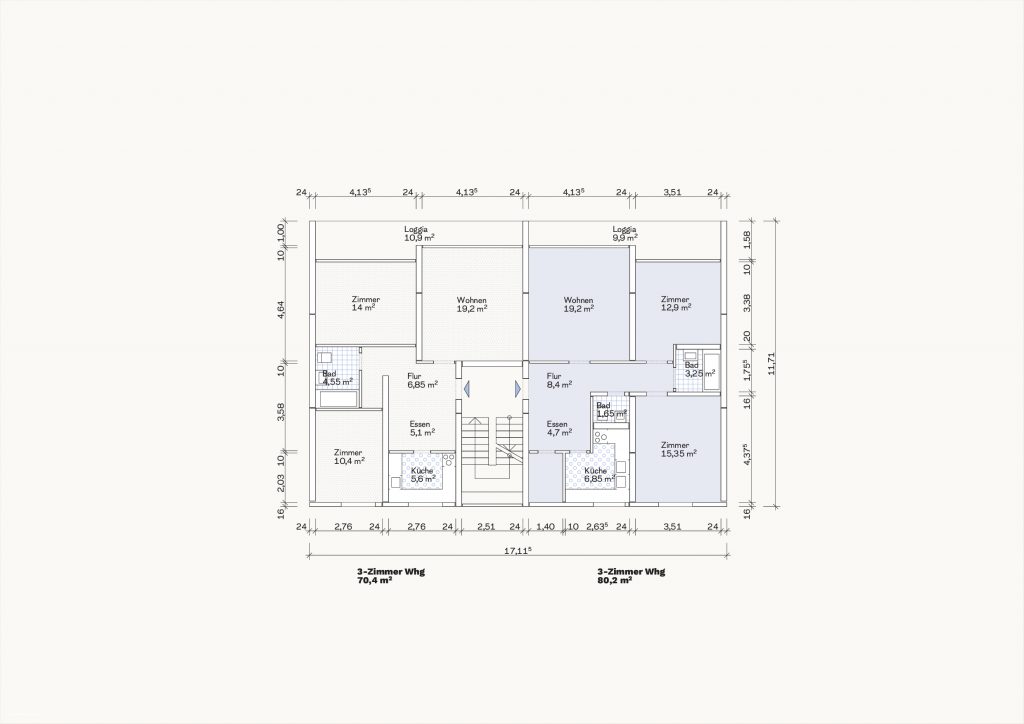

[Abb. 203] „Grundriss Zweispänner des System Deutsche Barets Bautechnik“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 203] „Grundriss Zweispänner des System Deutsche Barets Bautechnik“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0

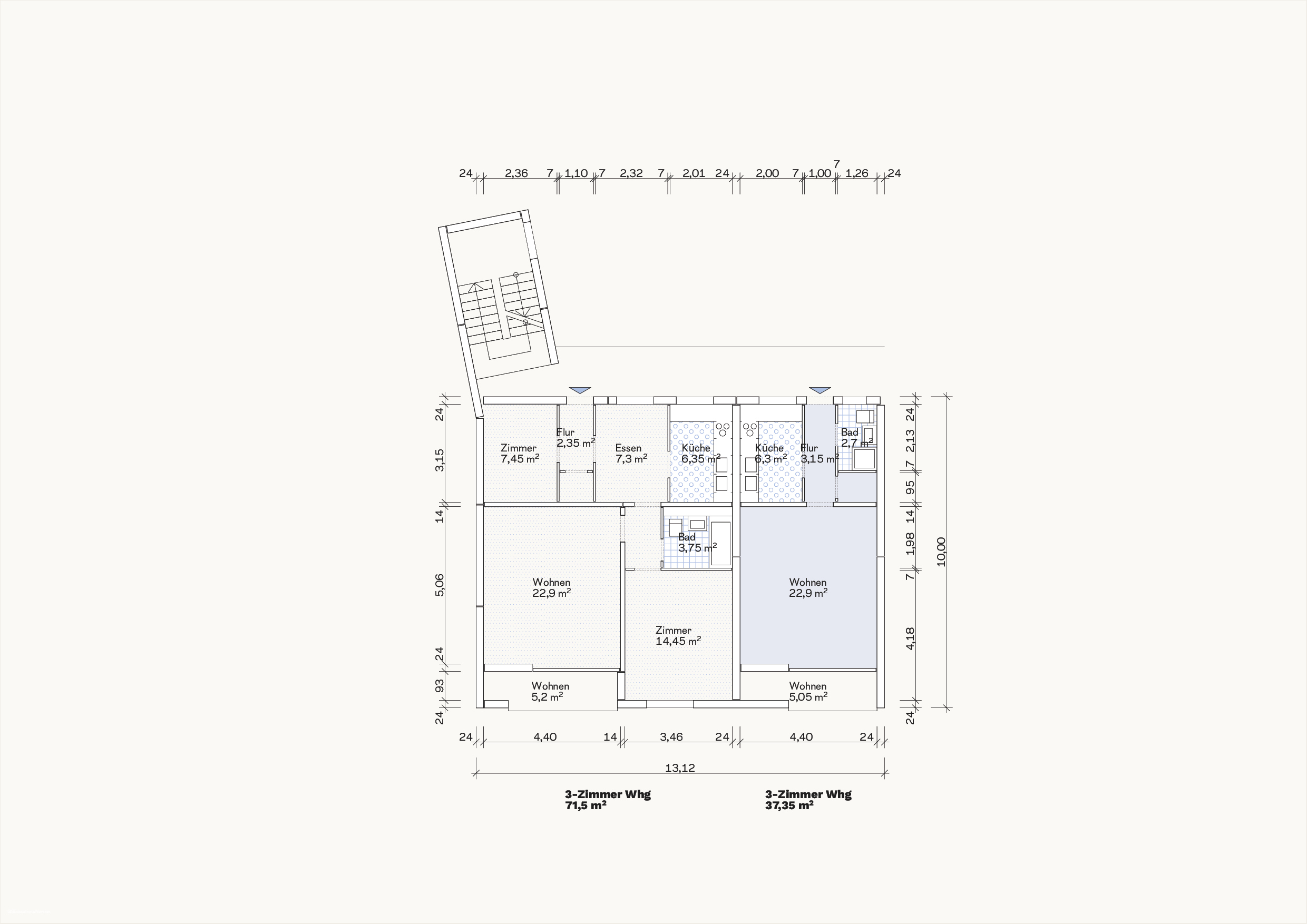

[Abb. 202] „Grundriss Laubengangtyp des System Deutsche Barets Bautechnik“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 202] „Grundriss Laubengangtyp des System Deutsche Barets Bautechnik“ von Eicke, Finn / Rüdiger, Fynn (2025) | Lizenz: CC BY-NC-SA 4.0
[Abb. 143] „Neptunhof“ von Guthmann, Rudolf (1967) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 143] „Neptunhof“ von Guthmann, Rudolf (1967) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 144] „Auf der Horst, Wohnhäuser“ von Guthmann, Rudolf (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 144] „Auf der Horst, Wohnhäuser“ von Guthmann, Rudolf (1965) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 145] „Auf der Horst, Orionhof / Marshof“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 145] „Auf der Horst, Orionhof / Marshof“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE

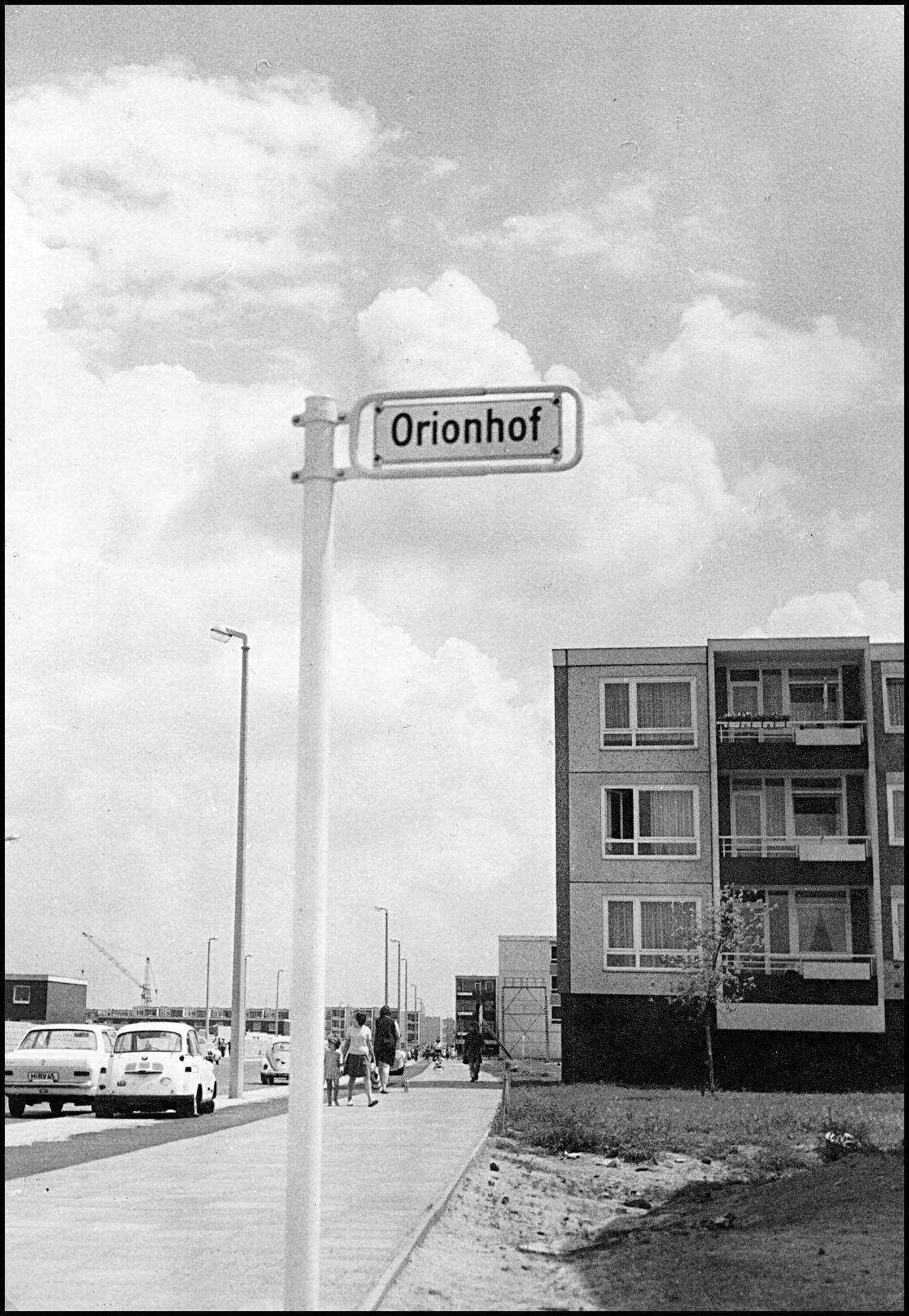

[Abb. 146] „Auf der Horst, Orionhof“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 146] „Auf der Horst, Orionhof“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 1] „Auf der Horst, Orionhof“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 1] „Auf der Horst, Orionhof“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 147] „Auf der Horst, Auf der Horst Nr. 37 - 37 E“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE
[Abb. 147] „Auf der Horst, Auf der Horst Nr. 37 - 37 E“ von Guthmann, Rudolf (1966) | Quelle: Deutsche Digitale Bibliothek | Lizenz: CC BY-SA 3.0 DE

Quellen:

[48] Berndt, Kurt. Die Montagebauarten des Wohnungsbaues in Beton / von Kurt Berndt. Bauverl., 1969.
[50] W. Triebel, G. Achterberg, K. H. Hampe, E. Janik, Rationelles Bauen mit Fertigteilen, 1968.
[51] R. Halász, G. Tantow, Großtafelbauten – Konstruktion und Berechnung, 1966.
[53] T. Schmid, C. Testa, Bauen mit System, 1969.
[54] R. Halász, G. Tantow, Ausbildung der Fugen im Großtafelbau, 1964.
[55] T. Koncz, Handbuch der Fertigteil-Bauweise – Band 3, 1970.
[56] Schriftenreihe des Bundesministeriums für Raumordnung, Bauwesen und Städtebau, Versuchs- und Vergleichsbauten und Demonstrativmaßnahmen, Betonfertigteilbauten, 1974.
